Výmenníky tepla sú všadeprítomné zariadenia, ktoré, aj keď často neviditeľné, tvoria základ moderného inžinierstva, priemyslu a každodenného komfortu života. Od napájania systémov ústredného kúrenia v našich domovoch, cez chladenie motorov v automobiloch, až po zložité procesy v rafinériách a chemických závodoch – ich úloha je neoceniteľná. Pochopenie princípu ich činnosti je kľúčom k tomu, ako efektívne spravovať jeden z najcennejších zdrojov: energiu. Tento článok predstavuje komplexný prehľad mechanizmov, typov a aplikácií výmenníkov tepla a vysvetľuje, ako tieto kľúčové zariadenia umožňujú kontrolovaný prenos tepelnej energie.
Úvod: Čo je to výmenník tepla a prečo je kľúčový?
Výmenníky tepla sú základom mnohých technologických procesov a energetických systémov. Ich všestrannosť a účinnosť zohrávajú kľúčovú úlohu pri snahe o udržateľný rozvoj a optimalizáciu spotreby energie.
Definícia a základná funkcia výmenníka tepla
Základný princíp činnosti výmenníka tepla: dve média s rôznou teplotou prúdia oddelenými kanálmi a teplo sa prenáša z teplejšieho média na chladnejšie cez tepelne vodivú prekážku, hovorí nám Bartosz Orlicki, majiteľ obchodu Nordic Tec.
Najjednoduchšie povedané, výmenník tepla je zariadenie, ktorého hlavnou úlohou je umožniť prenos (výmenu) tepelnej energie medzi dvoma alebo viacerými tekutinami (mediami) s rôznou teplotou. Kľúčovou črtou väčšiny výmenníkov je, že tento proces prebieha bez priameho zmiešania týchto médií. Sú od seba oddelené pevnou prekážkou (napr. stenou potrubia alebo doskou), cez ktorú sa teplo vedie. Základná funkcia spočíva v splnení jedného z dvoch cieľov: ohriatie chladnejšieho média alebo ochladenie teplejšieho média.
Význam výmenníkov tepla v rôznych oblastiach
Význam týchto zariadení je obrovský a zahŕňa prakticky každé odvetvie hospodárstva. V priemysle (chemickom, petrochemickom, potravinárskom) sú nevyhnutné na kontrolu teploty reaktorov, pasterizáciu, sterilizáciu alebo kondenzáciu pár. V energetike sú kľúčovým prvkom elektrární (chladiče kondenzátorov, ohrievače napájacej vody). V stavebníctve sú srdcom vykurovacích systémov (ÚT), prípravy teplej úžitkovej vody (TÚV), klimatizácie a vetrania s rekuperáciou tepla, kde výrazne znižujú prevádzkové náklady budov.
Krátky prehľad cieľov použitia
Ciele používania výmenníkov tepla sú rôznorodé a závisia od špecifík daného systému. Najdôležitejšie z nich sú:
- Kúrenie a chladenie: Prispôsobenie teploty média požiadavkám procesu alebo potrebám užívateľa.
- Oddelenie okruhov: Ochrana citlivých komponentov (napr. kotla vo vykurovacom systéme) pred nečistotami alebo nepriaznivými prevádzkovými parametrami (napr. príliš vysokým tlakom) v inom okruhu.
- Rekuperácia tepla (získavanie spätne): Využitie tepelnej energie z odpadového média (napr. horúcich spalín, použitého vetracieho vzduchu) na ohriatie čerstvého média, čo vedie k obrovským úsporám energie.
- Regulácia teploty: Udržiavanie konštantnej, presnej teploty v kritických priemyselných procesoch.
Základné mechanizmy výmeny tepla
Účinnosť výmenníka tepla je priamym výsledkom vzájomného pôsobenia troch základných fyzikálnych mechanizmov prenosu tepelnej energie. Pochopenie ich úlohy je kľúčové na to, aby sme pochopili, ako sa tieto zariadenia navrhujú a optimalizujú.
Vedenie (kondukcia): úloha materiálov a hrúbky stien
Vedenie je proces prenosu tepelnej energie priamym kontaktom častíc vo vnútri pevného materiálu, bez makroskopického pohybu hmoty. Vo výmenníku tepla dochádza ku kondukcii cez steny oddeľujúce obe médiá. Rýchlosť tohto procesu závisí od dvoch hlavných faktorov: tepelnej vodivosti materiálu a hrúbky steny. Materiály s vysokou tepelnou vodivosťou (napr. meď, hliník, nehrdzavejúca oceľ) uľahčujú prenos tepla. Čím je stena tenšia, tým menší tepelný odklad kladie a tým je výmena účinnejšia.
Prúdenie (konvekcia): prenos tepla pohybom médií
Konvekcia je mechanizmus výmeny tepla, ktorý vzniká v dôsledku makroskopického pohybu tekutiny (kvapaliny alebo plynu). Vo výmenníku tepla prúdiace ohrievajúce médium odovzdáva teplo stene prostredníctvom konvekcie a chladené médium prijíma teplo od steny tiež na princípe konvekcie. Účinnosť tohto procesu závisí od vlastností tekutiny (hustota, viskozita, merná tepelná kapacita) a charakteru jej prúdenia. V priamom susedstve steny sa vytvára tzv. hraničná vrstva, kde je rýchlosť tekutiny znížená, čo predstavuje hlavný odpor vo výmene tepla.
Tepelné žiarenie (radiacia): kedy je dôležité?
Žiarenie je prenos energie prostredníctvom elektromagnetických vĺn, ktorý nevyžaduje prítomnosť materiálneho prostredia. Každé teleso s teplotou vyššou ako absolútna nula vyžaruje tepelné žiarenie. Vo väčšine štandardných aplikácií výmenníkov tepla (napr. v systémoch HVAC), kde sú teploty relatívne nízke, je podiel žiarenia na celkovej výmene tepla zanedbateľný a často sa zanedbáva. Stáva sa však dominantným mechanizmom vo vysokoteplotných aplikáciách, ako sú priemyselné pece, parné kotly alebo výmenníky v elektrárňach.
Ako tieto mechanizmy spolupôsobia v konštrukcii výmenníka
V typickom výmenníku tepla všetky tri mechanizmy pôsobia v úzkej postupnosti. Tepelná energia z horúceho média sa prenáša na povrch steny konvekciou. Potom táto energia preteká materiálom steny prostredníctvom vedenia. Nakoniec, na druhej strane steny, je energia prijatá chladným médiom, opäť na princípe konvekcie. Celková účinnosť procesu je obmedzená najpomalším z týchto stupňov, čo inžinieri zohľadňujú pri návrhu geometrie a výbere materiálov.
Všeobecný princíp činnosti výmenníka tepla
Základom činnosti každého výmenníka tepla je druhý zákon termodynamiky, ktorý hovorí, že teplo samovoľne prechádza z telesa s vyššou teplotou na teleso s nižšou teplotou. Toto zariadenie vytvára kontrolované podmienky, aby tento proces prebiehal čo najefektívnejšie.
Úloha dvoch médií
V procese výmeny tepla sa vždy zúčastňujú aspoň dve médiá: ohrievajúce médium, ktoré je zdrojom energie a odovzdáva teplo, a chladiacie médium (alebo ohrievané), ktoré toto teplo prijíma. Týmito médiami môžu byť kvapaliny (napr. voda, glykol, olej), plyny (napr. vzduch, vodná para, spaliny) alebo tekutiny meniace skupenstvo (napr. chladiace látky v procese vyparovania alebo kondenzácie).
Nevyhnutnosť rozdielu teplôt a tlakového gradientu
Hnacou silou celého procesu je rozdiel teplôt (ΔT) medzi horúcim a studeným médiom. Čím väčší je tento rozdiel, tým intenzívnejší je prenos tepla. Keď sa teploty oboch médiá vyrovnajú, výmena tepla sa zastaví. Treba pri tom odlíšiť teplotný gradient od tlakového gradientu. Rozdiel tlakov je potrebný na vyvolanie a udržanie prúdenia médií cez výmenník, ale rozdiel teplôt priamo zodpovedá za prenos tepelnej energie.
Význam plochy výmeny tepla pre účinnosť
Množstvo tepla preneseného za jednotku času (tepelný tok) je priamo úmerné ploche výmeny tepla – t.j. celkovej ploche stien, cez ktoré sa teplo prenáša. Preto konštruktéri usilujú o maximalizáciu tejto plochy v čo najmenšom objeme zariadenia. Na tento účel sa používajú napr. súpravy tenkých, vlnitých dosiek, zväzky tenkých rúrok alebo rebrovanie, ktoré násobne zvyšujú efektívnu plochu kontaktu.
Základná energetická bilancia – zachovanie energie
Podľa prvého zákona termodynamiky (zákona zachovania energie) v ideálnom, dokonale izolovanom výmenníku sa množstvo tepelnej energie odovzdanej horúcim médiom rovná množstvu tepelnej energie prijatej studeným médiom. V skutočnosti sa vždy vyskytujú určité tepelné straty do okolia, avšak v dobre navrhnutých zariadeniach sú minimálne. Táto základná energetická bilancia je východiskom pre všetky inžinierske výpočty spojené s návrhom a výberom výmenníkov.
Klasifikácia výmenníkov tepla: typy a ich princípy
Výmenníky tepla možno klasifikovať mnohými spôsobmi, v závislosti od zvoleného kritéria. Dve najzákladnejšie delenia sa týkajú spôsobu výmeny tepla a vzájomného usporiadania prúdov tekutín.
Delenie podľa spôsobu výmeny tepla
- Výmenníky s priamym účinkom (kontaktné): Médiá sú v priamom kontakte a miešajú sa. Príkladom je komínová chladnička, kde sa voda ochladzuje priamym kontaktom so vzduchom.
- Výmenníky s nepriamym účinkom (bezkontaktné): Médiá sú oddelené pevnou prekážkou. Ďalej sa delia na:
- Rekuperátory (membránové výmenníky): Teplo sa prenáša nepretržite cez stenu oddeľujúcu obe tekutiny prúdiace súčasne. Ide o najpočetnejšiu a najčastejšie sa vyskytujúcu skupinu výmenníkov (napr. doskové, plášťovo-rúrkové).
- Regenerátory (výmenníky s náplňou): Výmena tepla prebieha nespojitým spôsobom. Najprv horúca tekutina ohrieva pevnú náplň (vrstvu) a potom studená tekutina, pretekajúc tou istou náplňou, odoberá v nej uložené teplo. Príkladom sú rotačné výmenníky používané v rekuperácii.
Delenie podľa usporiadania prúdov médií
- Súprúdový (rovnobežný) prúd: Obe médiá prúdia cez výmenník rovnakým smerom. Rozdiel teplôt je najväčší na vstupe a zmenšuje sa pozdĺž dráhy prúdenia.
- Protiprúdový prúd: Médiá prúdia opačnými smermi. Takéto usporiadanie zabezpečuje najkonštantnejší rozdiel teplôt po celej dĺžke výmenníka a je termodynamicky najúčinnejšie, umožňuje dosiahnuť najväčšie zmeny teplôt médií.
- Krížový prúd: Prúdy médií prúdia navzájom kolmo. Ide o usporiadanie často sa vyskytujúce vo výmenníkoch plyn-kvapalina, napr. v automobilových chladičoch.
Podrobný princíp činnosti vybraných typov výmenníkov
Konštrukcia výmenníka priamo súvisí s jeho určením. Rôzne typy zariadení realizujú všeobecný princíp výmeny tepla spôsobom optimalizovaným pre konkrétne pracovné podmienky.

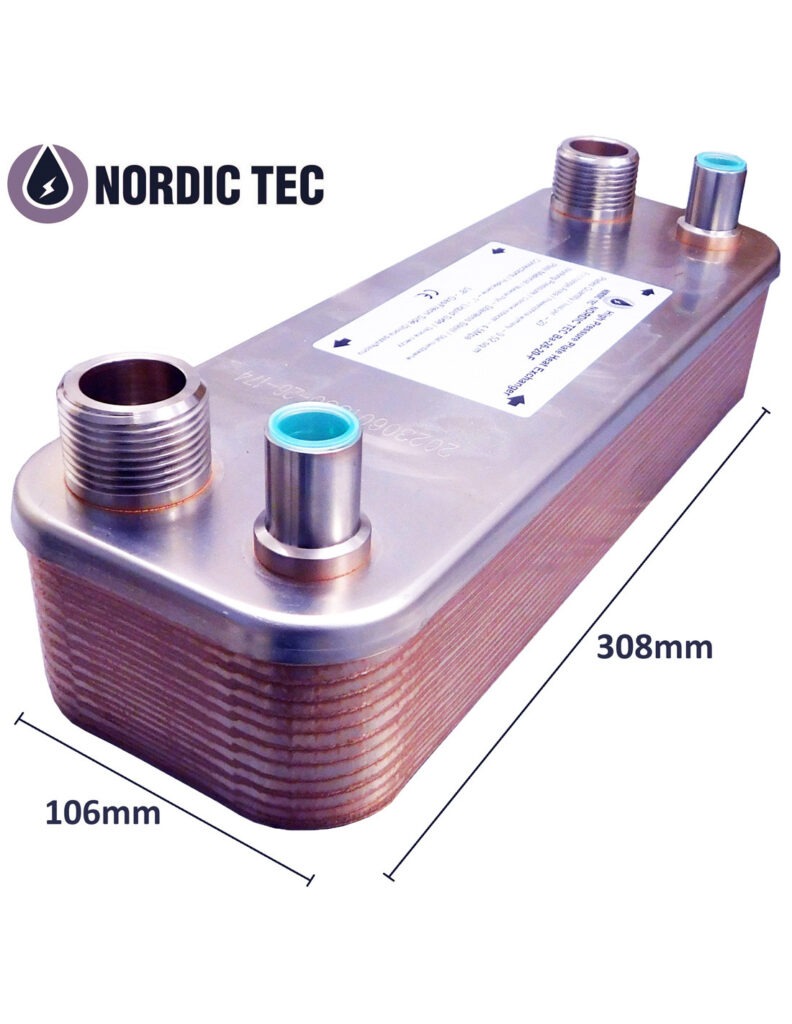

Doskové výmenníky tepla
Pozostávajú zo súpravy tenkých, profilovaných (zvlnených) kovových dosiek zváraných alebo skrutkovaných. Medzi doskami vznikajú úzke kanály, v ktorých striedavo prúdi horúce a studené médium, najčastejšie v protiprúdovom usporiadaní. Vlnenie dosiek intenzifikuje turbulentný prúd, čo výrazne zvyšuje súčiniteľ prestupu tepla, a veľký počet dosiek zabezpečuje obrovskú plochu výmeny v kompaktnom puzdre. Sú ideálne pre aplikácie kvapalina-kvapalina, napr. v systémoch TÚV a ústredného kúrenia.
Plášťovo-rúrkové výmenníky tepla
Patria k najstarším a najrozšírenejším konštrukciám v priemysle. Pozostávajú zo zväzku rúrok umiestnených vo vnútri valcového plášťa. Jedno médium prúdi vo vnútri rúrok a druhé v priestore medzi rúrkami a plášťom. Sú mimoriadne odolné, odolné voči vysokým tlakom a teplotám, čo ich robí nepostrádateľnými v chemickom, petrochemickom priemysle a energetike.
Rekuperátory a rotačné výmenníky
Rekuperátor je všeobecný názov pre membránový výmenník, často používaný v súvislosti so vetracími systémami na rekuperáciu tepla. Vzduch odvádzaný z budovy ohrieva (alebo ochladzuje) čerstvý vzduch privádzaný zvonku, bez ich zmiešania. Rotačný výmenník je typ regenerátora, v ktorom rotujúci rotor (postavený z materiálu s veľkou tepelnou kapacitou) je striedavo obmývaný prúdom odsávaného a privádzaného vzduchu, čím prenáša energiu.
Zemný výmenník tepla (ZVT)
Využíva konštantnú, relatívne vysokú teplotu pôdy v hĺbke niekoľkých metrov. Vzduch určený na vetranie budovy, než sa dostane do vetracej centrály, prechádza systémom rúrok zakopaných v zemi. V zime sa predhrieva a v lete predchládza, čo výrazne znižuje spotrebu energie systémom HVAC.
Faktory ovplyvňujúce účinnosť a výber výmenníka tepla
Účinnosť výmenníka tepla nie je konštantná hodnota. Závisí od množstva projektových a prevádzkových faktorov, ktorých optimalizácia je kľúčom k dosiahnutiu požadovaných výsledkov.
Geometria a konštrukčné materiály
Ako už bolo spomenuté, materiály s vysokou tepelnou vodivosťou a malou hrúbkou stien prispievajú k účinnosti. Geometria prietokových kanálov má kľúčový význam pre intenzifikáciu konvekcie. Špeciálne profilovanie dosiek alebo použitie vložiek v rúrkach má za cieľ vyvolať turbulentný prúd, ktorý radikálne zlepšuje prenos tepla v porovnaní s pokojným laminárnym prúdením.
Pokles tlaku vo výmenníku
Intenzifikácia výmeny tepla, napr. zvýšením rýchlosti prúdenia alebo použitím geometrie vyvolávajúcej turbulenciu, má svoju cenu – je ňou nárast odporov prúdenia, teda pokles tlaku. To znamená, že čerpadlá alebo ventilátory musia pracovať s väčšou silou, spotrebúvajúc viac elektrickej energie. Výber výmenníka je vždy kompromis medzi maximálnou tepelnou účinnosťou a akceptovateľným poklesom tlaku.
Optimalizácia prúdenia
Charakter prúdenia má zásadný význam. Laminárne prúdenie (vrstvené) sa vyznačuje nízkym miešaním tekutiny, čo má za následok hrubú hraničnú vrstvu a slabú výmenu tepla. Turbulentné prúdenie (burákové) spôsobuje intenzívne miešanie, znižuje hrúbku hraničnej vrstvy a výrazne zlepšuje súčiniteľ prestupu tepla. Preto takmer všetky moderné výmenníky sú navrhnuté na prevádzku v podmienkach turbulentného prúdenia.
Rovnica tepelnej bilancie a logaritmický stredný teplotný rozdiel (LMTD)
Pre presné projektovanie výmenníkov používajú inžinieri pokročilé nástroje. Základná rovnica tepelnej bilancie umožňuje určiť požadovaný výkon. Avšak, pretože sa rozdiel teplôt medzi médiami mení pozdĺž výmenníka, pre výpočty nemožno použiť jednoduchý aritmetický priemer. Používa sa logaritmický stredný teplotný rozdiel (LMTD), ktorý presne vyjadruje skutočnú, priemernú hnaciu silu procesu výmeny tepla pre súprúdové a protiprúdové prúdenie.
Aplikácia výmenníkov tepla v praxi
Teória činnosti výmenníkov nachádza svoj odraz v nespočetných aplikáciách. Jedným z najbežnejších príkladov je ich úloha v domácich a komerčných vykurovacích systémoch.
Vykurovacie a chladiace systémy

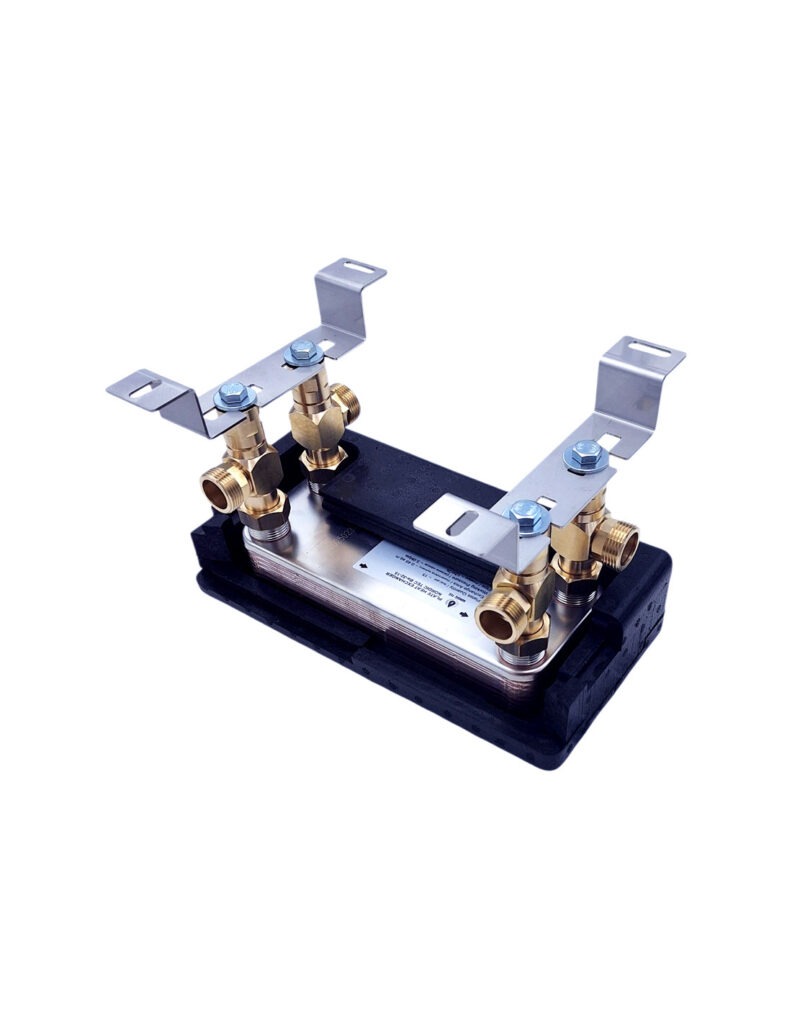

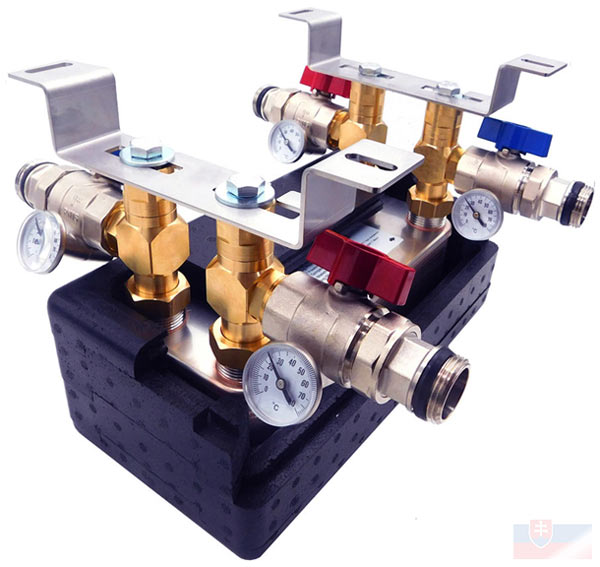

V moderných inštaláciách ústredného kúrenia plní výmenník tepla (najčastejšie doskový) kľúčovú funkciu oddeľovača okruhov. Oddelí uzavretý okruh kotla od vykurovacieho okruhu (napr. radiátorového alebo podlahového). Takéto usporiadanie chráni kotol pred nečistotami (kalom, kotlovým kameňom) z inštalácie, umožňuje prácu oboch okruhov pri rôznych tlakoch a teplotách a uľahčuje hydraulické riadenie celého systému. V chladiacich systémoch pôsobia výmenníky ako výparníky (prijímajúce teplo) a kondenzátory (odovzdávajúce teplo), pričom sú srdcom každého chladiaceho okruhu.
Záver
Princíp činnosti výmenníkov tepla je založený na základných fyzikálnych zákonoch, ktoré inžinierstvo dokázalo uzavrieť do vysoko špecializovaných a účinných zariadení. Od jednoduchého vedenia tepla materiálom, cez zložitý proces konvekcie v prúdiacich médiách, až po výber vhodnej geometrie a usporiadania prúdov – každý prvok má za cieľ maximalizovať prenos energie pri minimálnych stratách.
Kľúčové závery z analýzy sú:
- Výmenníky sú nevyhnutné pre efektívne riadenie energie v priemysle, energetike a stavebníctve.
- Ich činnosť je synergiou kondukcie, konvekcie a (v špecifických podmienkach) radiácie.
- Voľba typu výmenníka (doskový, plášťovo-rúrkový atď.) a usporiadania prúdenia (protiprúd) je daná špecifikami aplikácie a snahou o maximálnu účinnosť.
V dobe rastúcich nákladov na energiu a čoraz väčšieho environmentálneho povedomia bude úloha výmenníkov tepla len rásť. Sú nielen technickými komponentmi, ale strategickými nástrojmi umožňujúcimi získať spätne odpadové teplo, chrániť inštalácie a výrazne znížiť uhlíkovú stopu. Preto správny výber, inštalácia a pravidelná údržba týchto zariadení predstavujú kľúčovú investíciu do spoľahlivosti, bezpečnosti a energetickej účinnosti každého systému, v ktorom sa používajú.
